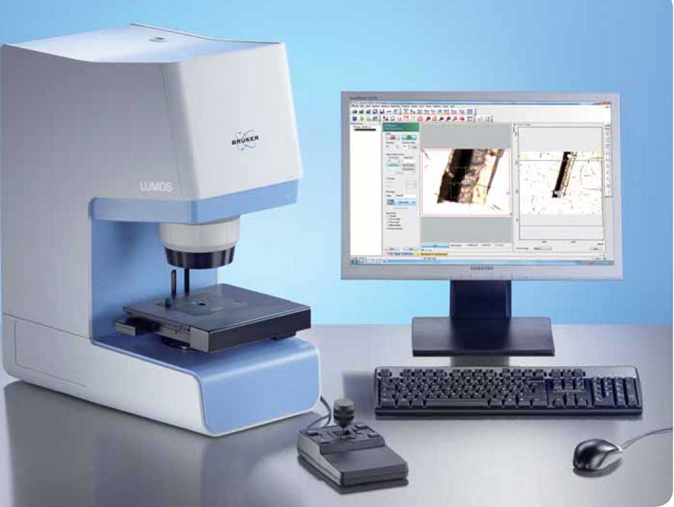

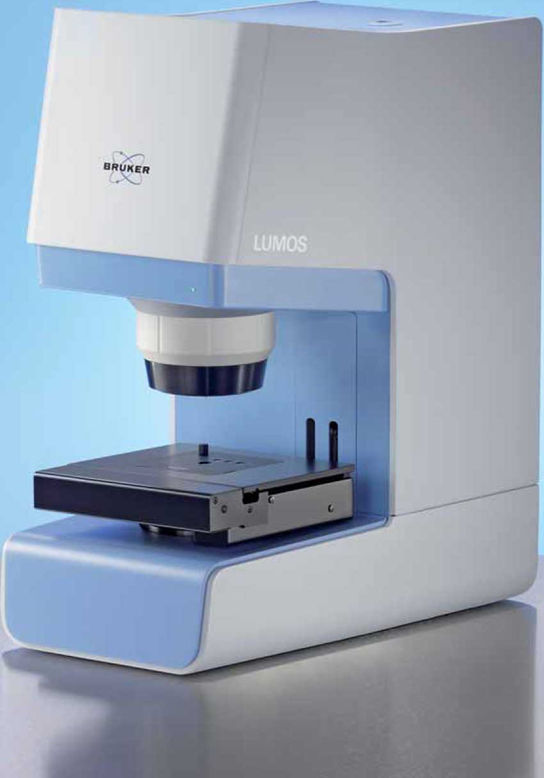

LUMOS是一款全自动的独立式红外显微镜，它完 美地结合了高清晰度可见光观察、高性能红外谱 图测量及智能化操作等特点。由于采用高精度马 达和智能通讯系统，LUMOS具有杰出的自动化性 能。直观的向导软件会引导用户逐步进行数据的 采集和处理。LUMOS的ATR晶体采用自动化控制， 因此所有的透射、反射和ATR模式的测量，都可 以自动完成。LUMOS不仅适合常规的测试，它的 高灵敏度也使其在更高要求的研发应用领域有同 样出色的表现。 性价比高、使用周期长 傅立叶变换红外光谱技术可以用于鉴定任何材料的 化学成份，已经非常成熟。在仪器的使用寿命期间， 通常不需要更换耗材或昂贵的部件。LW0S采用寿命 长达10年以上二极管激光器，红外光源的寿命也达 到了5年以上。其核心部分.即永久准直的RockSolidTM 干涉仪，寿命也在10年以上。 LUMOS内部所有的光学窗口材料及分束器均由ZnSe 材质制成。ZnSe具有良好的防潮性，即使在高湿度 的环境中，依然能正常使用。与传统红外显微镜不 同，LUMOS不需要用干燥空气进行吹扫.其主光路部分 完全密封，并且通过干燥剂实时进行干燥处理，从 而将水蒸气和二氧化碳的干扰降到最小。干燥剂在 仪器使用寿命期内是可以重复再生的。用户可以方 便地对干燥剂进行再生和更换。 LUMOS标配的液氮冷却高性能MCT检测器，提高了 空间分辨率及检测的灵敏度，缩短了数据采集时间。 检测器对液氮的消耗很少，一个工作日仅消耗300ml。 如果用户没有液氮.我们也可以在LUMOS上安装 DTGS检测器，虽然灵敏度略低，但稳定耐用，是一 个经济型的选择。 LUMOS设计紧凑，体积小巧(长30x宽52cm),节约了宝 贵的实验室空间。通过采用二极管激光器、高能效的 红外光源、LED灯和现代电子技术，成就了LUMOS极低 的能耗，节能环保。 简单易用的全自动红外显微镜 LUMOS是一款独立的红外显微镜。它体积虽小，但却整合了传统傅立叶变换红外光谱仪所需的所有光学系统。 LUMOS红外显微镜是按照高性能且简单易用的全新理念设计研发，所有部件都实现了自动化控制并配以电子编码， 确保实现全自动化、高智能操作流程。革命性的创新设计是采用自动化控制ATR晶体，该设计确保了用户无需任 何手动操作便可实现从透射到反射到ATR模式的切换，或是ATR模式下背景和样品的自动转换和测量。 大尺寸样品采样 尽管LUMOS是一款独立式红外显微镜，但它的 测量对象并不仅限于微小样品。用户只要将 MACRO UNIT单元与LUMOS左边的接口相连就可 以进行较大尺寸样品的测量。同时，Alpha型红 外光谱仪上的所有QuickSnap TM智能模块都适用 于MACRO UNIT单元。因此可以分析固体、液体和 气体样品。只要轻触按键，就可以轻松更换各 种采样模块。 所有的QuickSnap^模块都拥有电子识别编码。当 模块插入MACRO UNIT单元后，仪器就会自动识 别该模块，并根据模块的类型调入正确的测量 参数。操作者只需要将样品放入模块，就可以 开始测量样品。 高性能干涉仪 LUMOS是一款独立式傅立叶变换红外显微光谱仪，该谱仪的 核，。部分采用布鲁克公司独家专利设计、备受赞誉的永久准 直RockSolidTM的干涉仪。它的三维立体角镜，全镀金面镜， 和永远位于质心处的无磨损轴承，使其具备了寿命长，灵敏 度高，抗振能力强的特点。 RockSolid™干涉仪利用了 "三维立体角镜中的入射光和反射 光永远平行”的光学原理，实现了干涉光路的永久准直，因 此LUMOS不受镜面倾斜、振动和热效应的影响，具有极强的 稳定性，用户无需进行任何调整。 高效而又灵活 SENTERRA II 能让你快速而又顺利地获得期望 的结果。从观察样品,到检查光谱质量, 再到设定 感兴趣区域,它可分步骤引导用户执行数据采集程 序, 然后, 才开始执行拉曼光谱测定。 执行每个分析步骤时, 屏幕仅显示可使用的功 能。 但同时, SENTERRA II 维持了全面灵活性, 可满足 最具挑战的研究应用的要求。 样品定位 LUMOS物镜的最大工作距离为30mm。在不调整任何硬件的情况下，用户可将至多 40mm厚的样品放在样品台上进行观测。平坦的自动化样品台，以及物镜与样品台的 超大间距，使样品放置起来非常便捷。另外，样品台上还清楚的标记出了显微镜可 观测到的区域。 样品台 LUMOS可以配置手动样品台和自动样品台。如果样品需要进行不同点的测试，或进 行化学成像测试，则需要配置自动样品台。样品台的移动距离大(75 x 50 mm),调 节精度高(0.1 nm),可以适合大样品、高空间分辨率的测试。LUMOS样品台可以通 过操作杆或者计算机自动控制。 样品台中，咨的样品架提供了用于透射模式和反射模式下自动背景测试的标准参考位， 同时也为LUMOS内部的光学自动校准提供参比。 LUMOS可配置各种规格的样品台，用于特定样品的定位；同时也可兼容变温附件、 变压附件。

特点 自动控制ATR晶体 自动控制透明刀口光阑 自动控制聚焦镜 自动控制可见光起偏器和检偏器 自动控制样品台 自动控制Z方向驱动 自动控制红外测试模式和可见观察模式的切换 自动控制红外测试模式和可见观察模式的数值孔径 电子识别样品台 8到32倍变焦

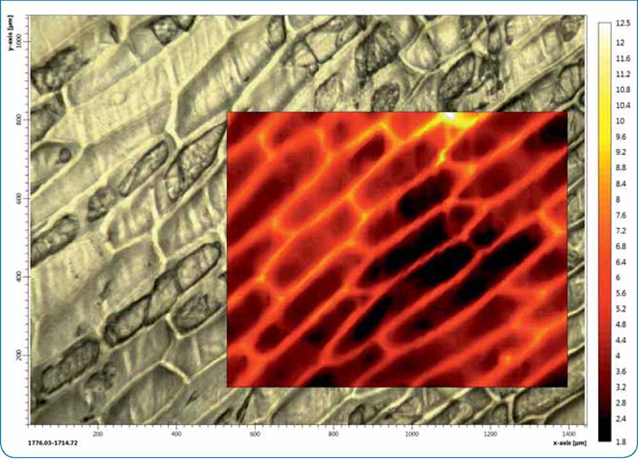

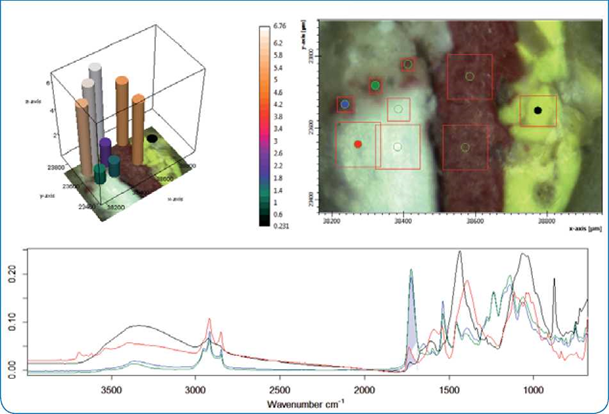

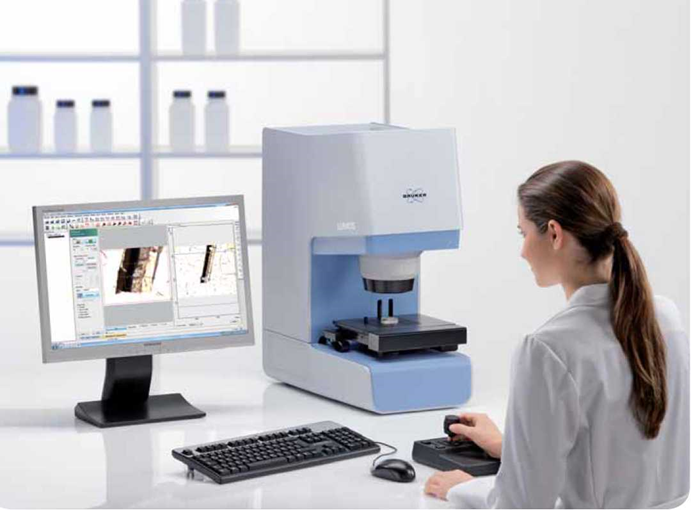

LUMOS的智能物镜，可以用于透射、反射和ATR测试。在高数值孔径下，可以达到1.5 x 1.2 mm的视场(FOV)。 LUMOS的光学系统和此物镜的优化匹配，保证了高质量的图像。为了满足可见光成像模式下更大的景深和红 外模式下更高的灵敏度，LUMOS会在切换这两个模式时自动调节数值孔径，达到最佳的效果。LUMOS配有两 个独立可调的、高亮度、高均一性的LED光源，用于透射和反射模式下的可见光照明。为了提高图像的对比 度，LUMOS使用了 "柯勒式孔径”技术。物镜的放大倍数最高可达32倍，用于样品细微结构的观测。所有的 可见光图像均由快速、高分辨率的数字CCD进行采集。计算机自动控制的起偏器和检偏器用于观察双折射率 的样品。 直观的软件引导用户完成红外显微镜的测试过程。左侧窗口中的功能条显示下步可选的操作，中心窗口显示相 机采集的实时样品图像，右边窗口显示已采集的可见光图像。样品测试点可以是连续的点、线、面或者是不连 续的点(可在实时图像上显示)。用户可在任何感兴趣的位置进行标记和注释。 工作流程与软件 LUMOS是由OPUS红外软件控制,简单易用，功能强 大。诸如数据采集.数据处理、数据评估和数据报告 等功能都可以在OPUS中完成。 OPUS-Video会指导用户一步一步完成数据采集过程。 通过用户界面，使用者可以进行可见光区的观察，设 置样品测试点、空间分辨率和采集时间，确定测试模 式，最后开始自动测试。OPUS-Vide。每次仅显示下一 步可能使用的功能，保证了测试流程的简单性和高效 性。LUM OS所有的部件均由计算机自动控制，无论是 透射、反射还是ATR模式，都可自动完成背景测试和 样品测试。 所有的测试结果会自动保存在一个文件中，该文件包 括可见光图像、光谱数据、样品信息和实验参数等。 用户可以在OPUS软件中调入这些 文件进行处理。面扫描和化学成像数据也可以很容 易的在OPUS软件中用单变量和多变量方法加以处理 和评估。用户可将红外化学成像和可见光的2D/3D 图像排列在一起进行对比和分析。红外数据可以采 用多种方法进行处理，如积分特定波段、3D聚类分 析、主成分分析(PCA)等，确定化学组成或研究样 品表面的分布均匀性。在面扫描或者成像数据的红 外谱图上直接点击右键，用户可以进行谱库检索， 以确定所关心的未知化合物的化学结构。 OPUS可以提供不同种类物质的光谱数据库，以便轻 松地鉴定未知样品。 OPUS所有谱图和图像可以以多种格式导出，不会损 害数据的完整性。
